Vibro ploče (engl. vibrating plate) su građevinske mašine koje se koriste za stabilizaciju podloge od rastresitih materijala  - peska, šljunka, zemlje i sl. Vibro ploče koriste motor s unutrašnjim sagorevanjem (benzin, nafta). Imaju ugrađen vibrator sa frekvencijama koje se kreću od 40 do 80 Hz i tako su konstruisani da se u toku rada sami kreću napred - poskakuju, tako da je potreban neko da održava pravac kretanja, što se postiže upravljačem. Masa vibro ploča kreće se od 200 do 800 kg. Radna širina ovih mašina kreće se od 60 do 90 cm, zavisno od modela, a radna brzina se kreće od 15 -20 m / min. Savlađuju uspone čak do 25 %. Koriste se za zbijanje slojeva 40 - 80 cm, a najbolje dejstvo postižu u donjem delu sloja. Mogu se kombinovati dve i više ploča u radu, a da njima upravlja jedan rukovalac.

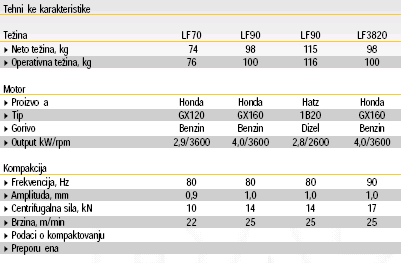

Vibro ploče za asfalt (proizvodnje Dynapac) sa kretanjem unapred se proizvode u širokom spektru počevši od najlakšeg modela LF 15  (70 kg / 52 cm), a zatim slede  LF 70 (74 kg / 40 cm), LF 85 (93 kg / 52 cm), LF 90 (98 - 115 kg / 50 cm)  i LF  3820 (98 kg / 50 cm).

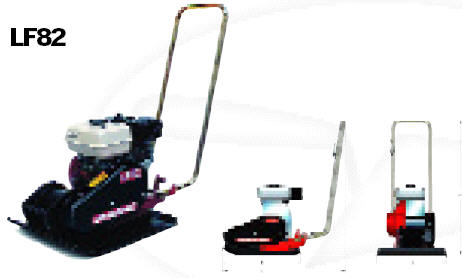

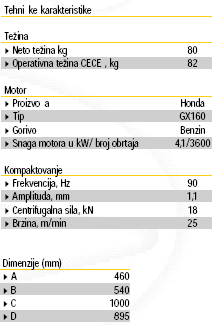

Vibroploče za nabijanje tla (pesak, šljunak) sa kretanjem unapred se proizvode u više modela počevši od  LF 45 (41 kg / 29 cm), a zatim slede LF 62  (59 kg / 33 cm), LF 72 (62 kg / 40 cm), LF  82 (80 kg / 46 cm), CM 13 (127 - 138 kg /46 cm)LF 140 (126 - 138 kg / 50 cm).

Reverzibilne vibro ploče, tj.modeli sa kretanjem u oba pravca (napred - nazad) izrađuju se u sledećim modelima LG 140 (152 - 164 kg / 33 cm), LG  160  (156 - 168 kg / 45 cm), LG 200  (215 - 229 - 250 kg / 50 cm), LG (300 - 325 - 340), LG 500 (475 - 507 kg /85 cm), LG 200, postoje i u naprednijoj verziji, a modeli LG 300 /325/340LG 500 su novi proizvodi.

Bomag proizvodi reverzibilne vibro ploče i to sledeće serije: LG140, LG 160, LG200, LG500, LH300, LH700, LH800.

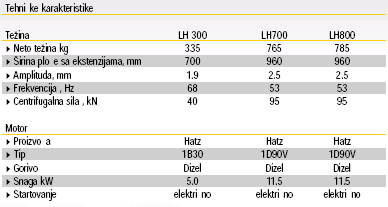

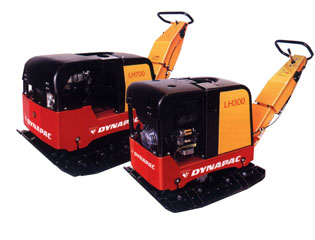

Hidraulične reverzibilne ploče, tj. modeli sa kretanjem u oba pravca (napred - nazad) izradjuju se u sledećim modelima: LH 300 (320 - 325 - 335 kg / 70 cm), LH  700 (765 kg / 96 cm), LH  800 (785 kg / 96 cm). Svi modeli su hidraulični a LH 300 i LH 700 imaju ručnu  kontrolu sa postepenom kontrolom brzine. Model LH 800 je sa radio komandom. Pogodne su za nabijanje peska i šljunka kod temelja gradjevina, u iskopima i putevima, imaju robusnu radnu ploču, dobro uravnoteženo rebro za podizanje, dobro izvedenu vibracijsku ručku, težine su od 40 - 480 kg, centrifugalne sile 8 - 60 kN.

Kružne vibro ploče:

Težina oko 93 kg

Pogodan za nabijanje šljunka i kamena na ograničenim površinama kao što su kanali

Idealan za rad u ulegnućima

Mogućnost kretanja oko svoje ose

Ne zahteva povratni mehanizam i ima antivibracijsku tačku, te centrifugalno kvačilo za lagani start

Benzinski motor

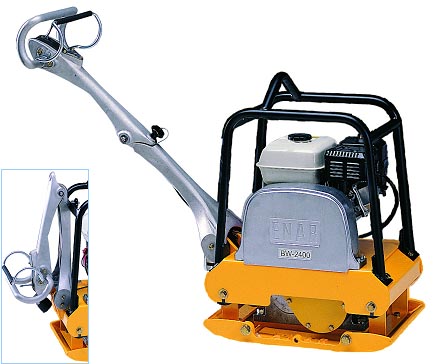

BWH - model sa karakteristikama  (date u tabeli)

MODEL

Dimenzije

Opcija širine

Težina

Frekvencija

Centrif. sila

Brzina

Max. nagib

Motor

Jedinica

mm

mm

kg

vib/min

Kp

m/min





BWH 2400GH

565x380x750

580

110

4500

2400

15-20

35%

HONDA GX 160 Kl
sx 4 5,5 CV

BWH 2400GR

565x380x750

580

110

5000

2400

15-20

35%

ROBIN EH 17DU
5 CV

BWH 2400DH

565x380x750

580

125

4500

2400

15-20

35%

HATZ IB 20
Diesel 6 CV

BWH 2400DR

565x380x750

580

125

4500

2400

15-20

35%

ROBIN DY 23D
Diesel 5 CV


www.bomag.de   www.tunamakina.com   www.vibromax.de  www.dynapac.com

www.rammax.de

Proračun praktičnog učinka vibroploče se vrši po formuli:

Up = Ut / n × d × Kv

d - debljina sloja koji se zbija .....  (30 - 80 cm)

n - broj prelazaka mašine preko istog mesta

Kv -koeficijent korišćenja radnog vremena


Koeficijent Kv neophodan za proračun vadimo iz tabela, kao i izbor samih vibro ploča koji vršimo iz podloga.

Za proračun koštanja radnog časa vibro ploča pogledati sledeće tabele a i b. Izbor mašinskih normi pogledati na listu c.
